本工程项目单机配电箱配备的是一台656KW柴油发电机组，15秒内应急自起动与市电进行切换，起电流保护作用。此方案单机配电箱元件即专门针对作为应急电源和备用照明电源的656KW广西顶博发电机组制造试运行而制订。

柴油车带发交流接触器组配电装置箱的功效： 1、合理性的分派能量。 2、不便对电路原理的升降操作步骤。 3、有较高的安全的隔离高等级，能直观性的提示控制电路的导通状态下。

项目名称：656KW静音生产发马达组单机配电箱主要元件明细清单
供配电盘最主要构件通知单
项目编号	简称	款式样式	企事业单位	人数	生产商
1	塑壳负荷开关	NXM-1250S/3300 1250A	台	1	正泰
2	来发变频电动电机调控器	HGM6110	只	1	众智
3	发电量机转数调控器	C2002	只	1	孚创
4	交流电电源开关包块	DC24V	只	1	众智
5	全自动当中继电热器	HH54P    DC24V	只	2	正泰
6	小里头继物品	HH54P AC220V	只	1	正泰
7	急停接钮	LA37-11MZS红	只	1	国优
8	旋扭	LA37-11X/2黑	只	1	国优
9	熔丝器	RT14-20/6A	套	5	正泰
10	主铜排	TMY-50*8	米	1.2	国优
11	零排	TMY-40*4	米	0.3	国优
12	辅料		台	2	国优

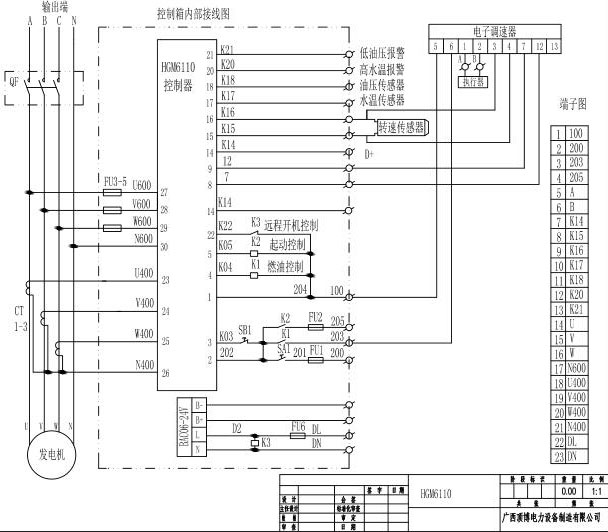

656KW广西顶博发电机组制造单机配电箱元件线路图

   以上656KW广西顶博发电机组制造单机配电箱主要元件线路图来由广西广西顶博发电机组制造顶博电力（//www.littlecaptain.cn）设计制作 ，顶博电力十多年老品牌企业，供应的广西顶博发电机组制造功率范围为功率为20kw-3000kw，康明斯、玉柴、沃尔沃、帕金斯、上柴、潍柴、奔驰、道依茨等各大品牌，产品出口东南亚、非洲、中东等地。适用于工矿企业、公路、铁路、房地产、酒店、学校、医院等各行业用户，是理想供电产品。热线：13667715899
