580KW柴油机车并网发交流电接触器组站机并机柜路线图高压电气元件图的原理：由e充电宝元件AC220V/DC24V，提供数据并网发交流电接触器组站机把握器用到輸出供电DC24V。并网发交流电接触器组站机重新打火后由KA5交流电220V上面继电气元件輸出两个重新打火的数据。柴油机车并网发交流电接触器组站机把握器可以通过的数据二次回路把并网发交流电接触器组站机的瞬时电流、电压降，工作频率，带速等并网发交流电接触器组站机的不同规格的数据回馈到把握器，由把握器会发出命令。   当柴油密度火力发电站机开机后，把电带到打开按钮按钮柜上边的主母排。操作器能够系统控制的摄像头监控以达到相应條件开机汽柴油操作，点火操作，能够DC24V继电子元件工作输入移动数字信息。火力发电站机操作器能够直流电流评估电路打开按钮，评估到足够塑壳空气打开开机直流电流，操作器能够KA3继电子元件工作输入分闸移动数字信息，合上主打开按钮按钮断路，塑壳空气打开分闸后分闸指的是灯亮。当操作系统控制的必须 分闸的之时，能够KA6分闸继电子元件工作输入分闸移动数字信息，主打开按钮按钮塑壳空气打开分闸，塑壳空气打开分闸灯亮。

工程名称：两台广西顶博发电机组制造:580KW柴油发电机并在机柜主要元件配置清单
主电源开关柜
顺序号	种类	类型型号规格	计量单位	数目	生产厂
1	万用式整体布局完成后漏电断路器	E1N 1250 D LI F F NST  4P	台	2	ABB
2	柴油发电机的组空气能热泵机组把控器	HGM9510	只	2	众智
3	直流变压器电源开关控制模块	BAC06A	只	2	众智
4	超小型间继电器电路图广西顶博发电机组制造	HH52P    DC24V	只	8	正泰
5	小款中心启动继电器开关	HH52P AC220V	只	2	正泰
6	熔丝器	RT14-20/6A	套	16	正泰
7	数据红绿灯	AD56-22DS/Y，G，R，~220V红2，绿2	只	4	国优
8	急停接钮	LA37-11MZS红1	只	2	国优
9	旋转开关	LA37-11X/2绿4	只	4	国优
10	主铜排	TMY-100*8	米	8	国优
11	主铜排	TMY-50*8	米	15.4	国优
12	接地保护铜排	TMY-60*6	米	2	国优
13	绝缘性子	圆管，蓝色，M10	只	12	海坦
14	主材		台	2	国优

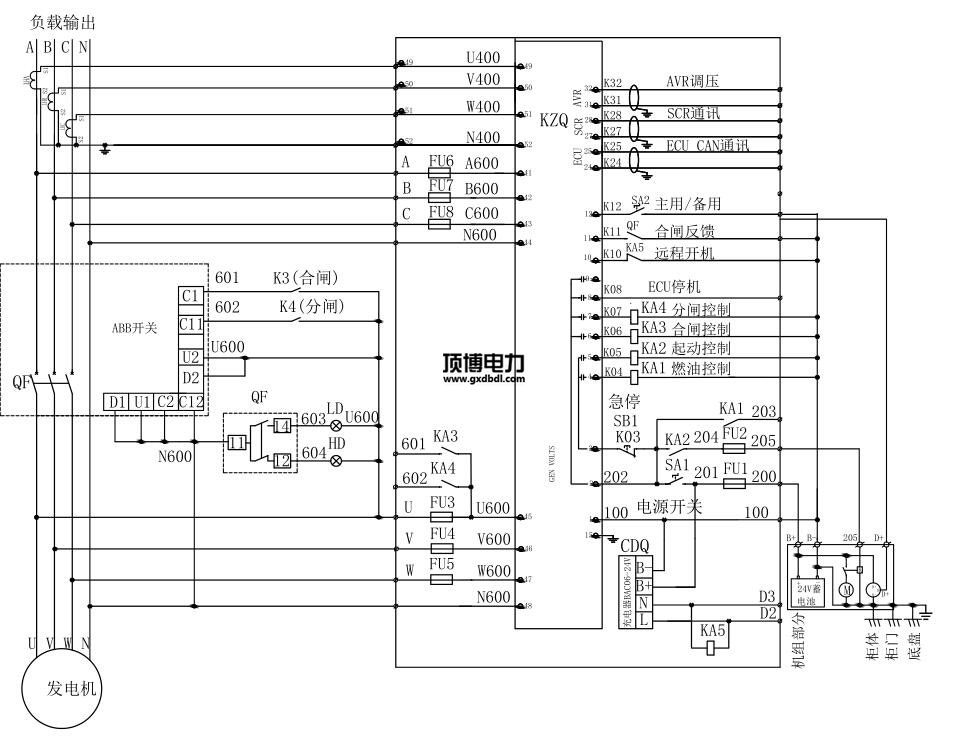

580KW柴油发电机并机柜线路电气图高清

  作为专业的广西顶博发电机组制造方案解决专家，广西顶博电力这套两台580KW柴油发电机并在机柜配置方案为企业安全高效使用广西顶博发电机组制造得为解决，是我公司的技术工程师结合了企业用户具体情况，在对场地和设施都作了全面的考量后提出的。通过这套方案，两台580KW柴油发电机得到稳定、高效、安全的24小时不间断的动力支持，得为企业用户的认可。我公司是玉柴、康明斯、上柴、潍柴、沃尔沃等柴油发电机品牌授权的OEM配套厂家，每天会更新广西顶博发电机组制造维修保养等资讯，欢迎关注：//www.littlecaptain.cn
